概述

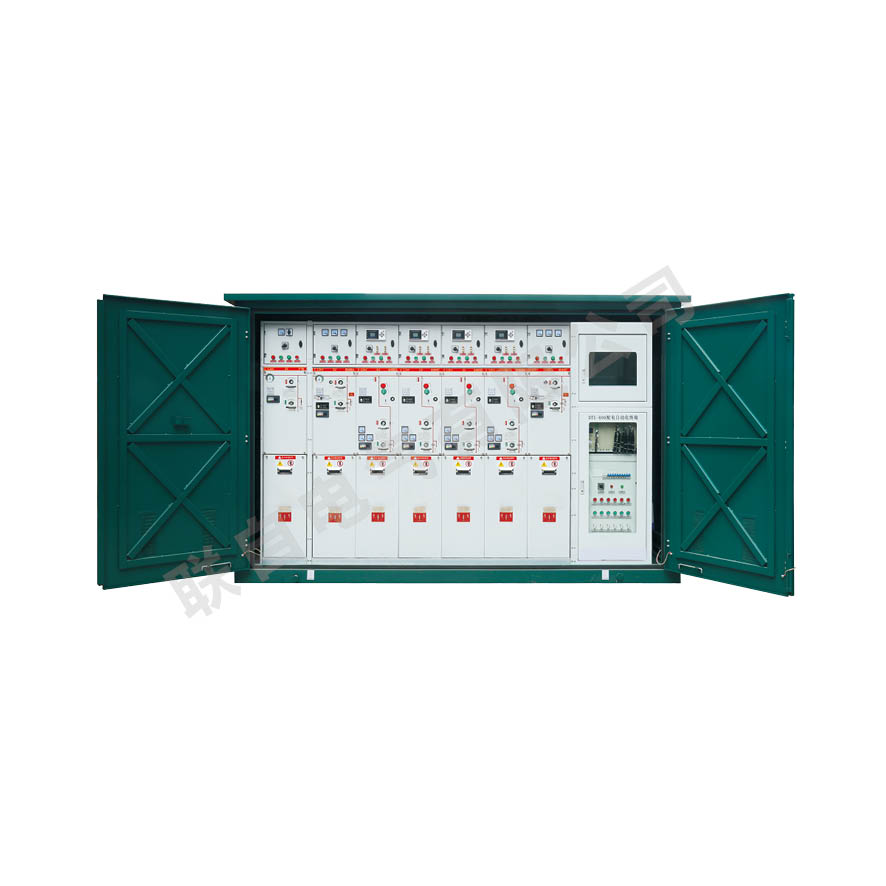

高压电缆分支箱(开闭所)是将12/24kV开关柜、断路器、负荷开关、电流电压互感器、12/24kV电源PT、开闭所FTU, RTU、通信控制终端(CCU)、12/24kV计量及自动抄表、USP电源及指示仪表等安装调试好装入一个可移动、密封防潮的不锈钢箱体内，从而实现了城市配电网中一、二次系统的集成化、装配的模块化，缩短了建设周期，大大地提高了城市电网运行的可靠性。

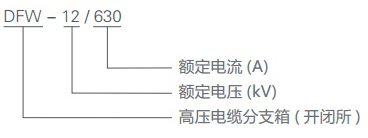

型号含义

使用条件

>海拔高度：≤ 1000 m;
>最高环境温度：+ 40 ℃；
>最低环境温度：-25 ℃；
>最大日温差：25K;
>户内相对湿度：日平均值≤ 95%,月平均值≤ 90%;
>耐地震能力：地面水平加速度0.2g；垂直加速度0.1g同时作用。采用  共振、正弦、拍波试验方法；激振5次， 每次5波，每次间隔2s，安全系数不小于1.67；
>安装场所应无严重影响负荷开关绝缘的气体蒸汽、 化学性沉积、灰尘、污秽及其它爆炸和腐蚀介质；
>用于不接地系统和通过小电阻接地或经消弧线圈接地的10kV系统中。
​

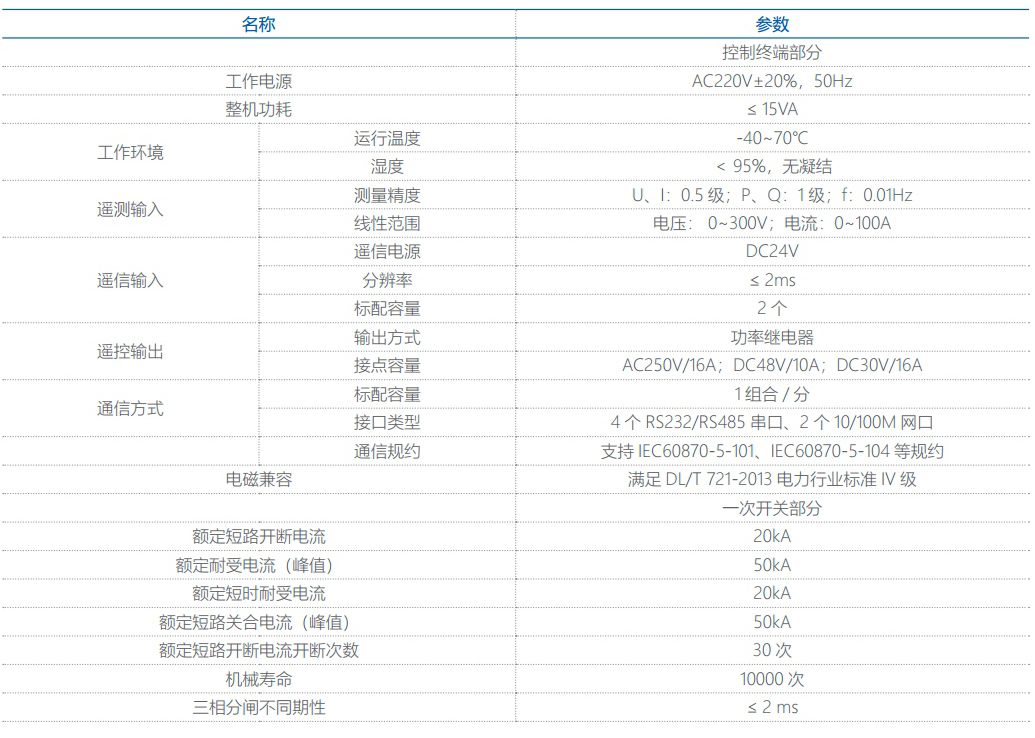

技术参数​

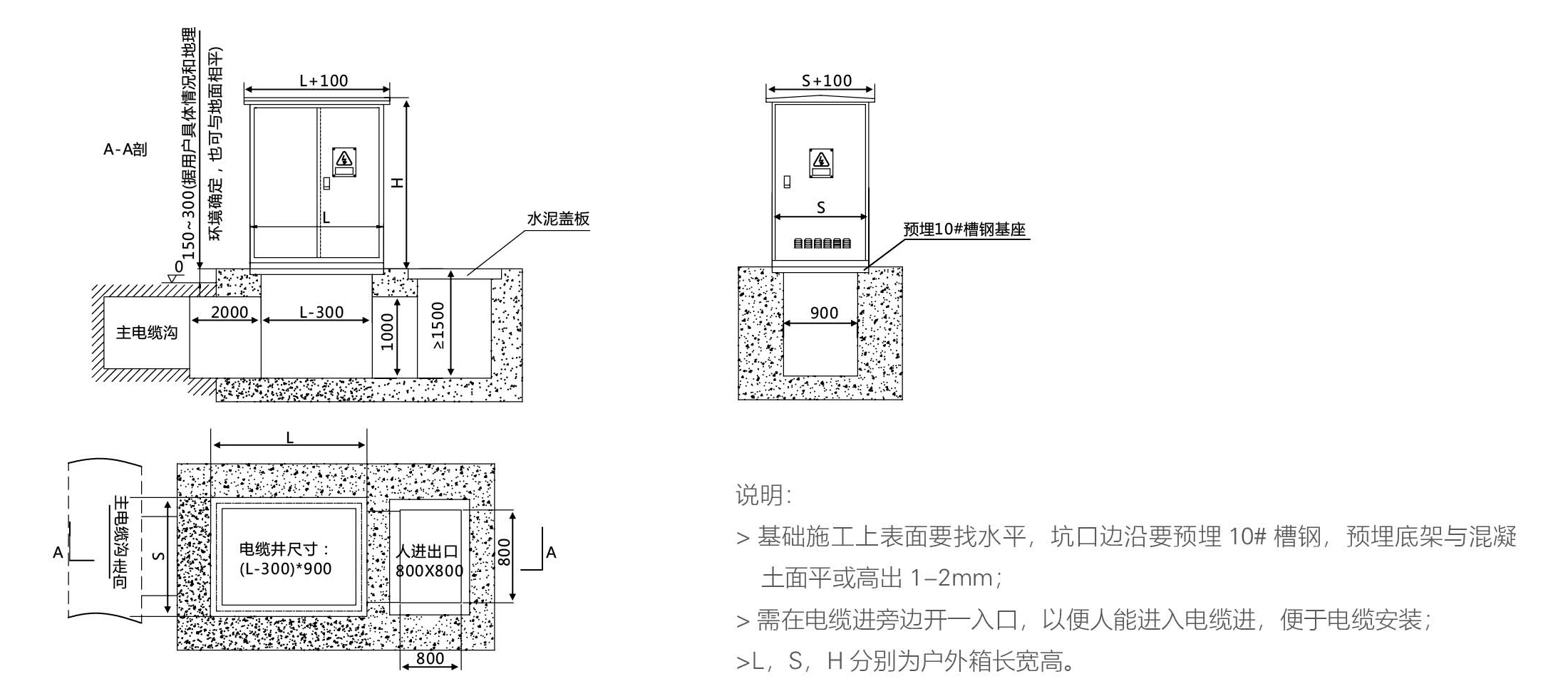

外形尺寸图​
