概述

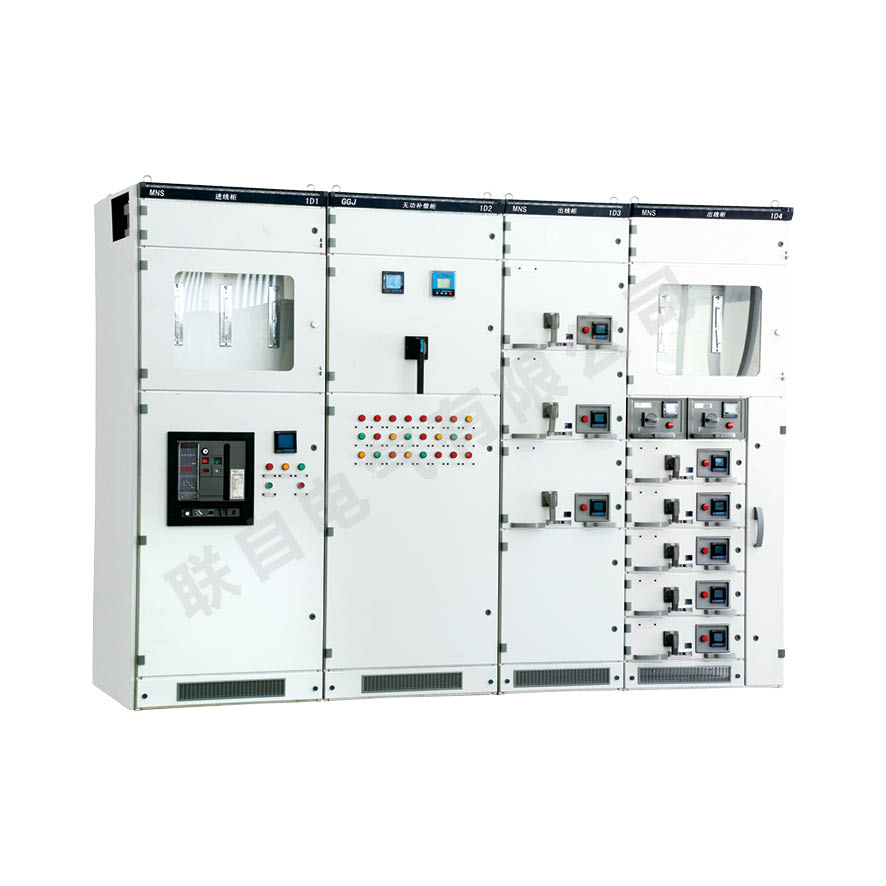

MNS型低压抽出式开关柜(以下称开关柜)是目前国内较先进的低压抽出式开关设备。该产品均由标准化的、集成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。
本开关柜适用于交流50(60)Hz、额定工作电压400V、660V，额定电流5000A及以下三相五线制的电力供电系统， 可用于发电厂、 变电所、工矿企业、 大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、 电能转换及电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。
符合国标准：GB7251.1《低压成套开关设备》IEC60439《低压成套开关设备和控制设备》。

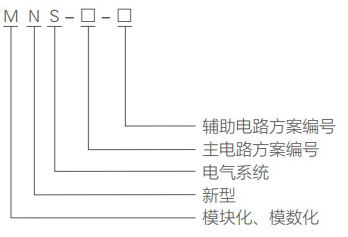

​型号含义​

使用条件​

>周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃；
>大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露；
>海拔高度不超过2000m；
>本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件应能正常工作；
>如果上述使用条件不能满足时，应由用户和制造厂协商解决；
>当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
​

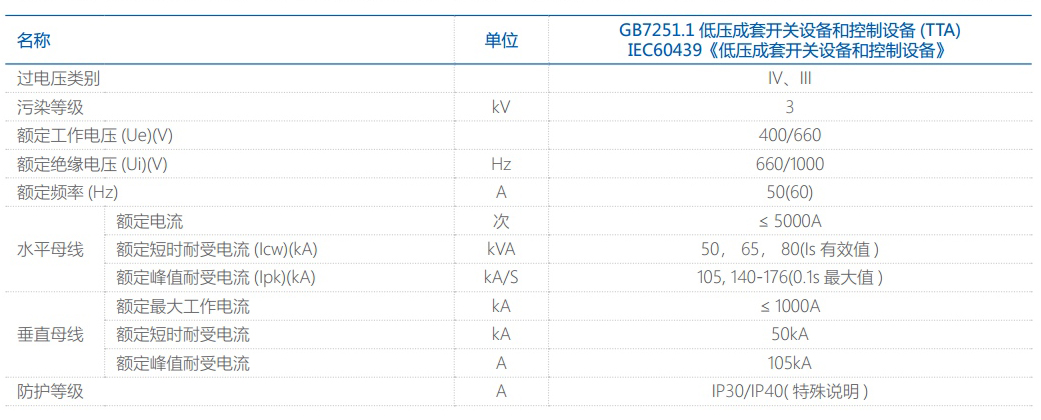

技术参数​

外形尺寸图​

订货须知​

订货时应提供下列技术资料：
>主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置整定电流以及必要的技术参数；
>标明进出线电缆规格；
>开关柜内主要电气元件的型号，规格及数量；
>如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据；
>开关柜使用在特殊环境条件时，应在订货时详细说明；
>开关柜表面颜色及其它具体要求。
​
