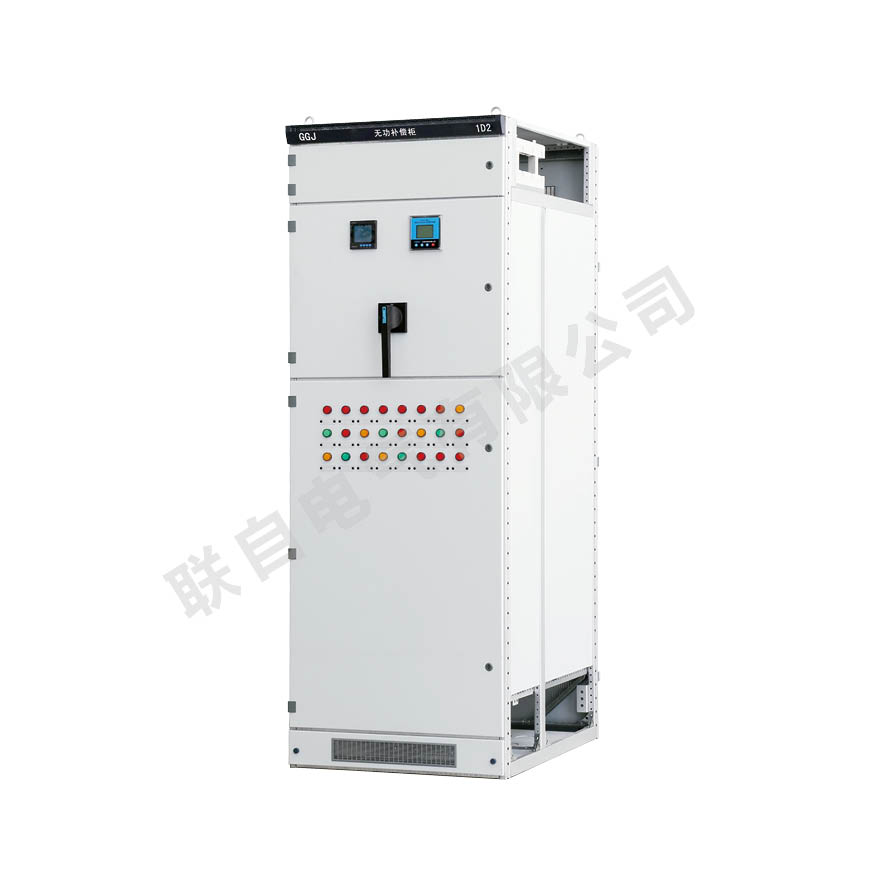

概述

由于本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接触器投切电容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动态无功补偿装置。如：工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。
本产品符合：GB/T1 5576-2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。
​

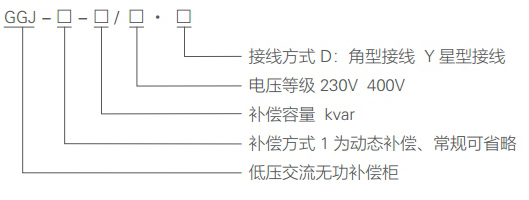

型号含义​

使用条件​

>环境温度：-5℃～+40℃；
>环境相对湿度：不超过90％(20℃)；
>海拔高度：不超过2000m；
>周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

​产品特点​

电网中的感性负载（发电机、扼流圈、变压器、感应式加热器及电焊机等）都会产生不同程度的电滞，即所谓的电感。感性负载具有电压改变方向仍能使电流的方向（如正向）保持一段时间的特性。一旦存在了这种电流与电压之间的相位差，就会产生无功功率，并被反馈到电网中。在交流电网中（50/60Hz），上述过程每秒重复50或60次，因而一种显而易见的解决方法就是直接将这些感性功率电能（无功功率）通过电容器来暂时存储和释放，从而减少了电网的无功功率交换。
>通用性能强。该补偿柜可与国内外各种任意柜体进行组合，如MNS、GCK、GGD等；
>电容补偿组合方式多样灵活。具有Y型补偿方式、△型补偿方式、Y+△1组合补偿方式；
>通讯方式多样性。具备RS-232/485通讯接口,无线数传模块或GPRS模块实行远距离通讯；
>控制准确安全。实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
>使用寿命长，在免维护下，使用寿命长达10万小时以上。
​

技术特点​

> 自动补偿无功功率，提高功率因数；
> 提高设备效率，节约投资；
> 减少配电线路损耗和变压器损失；
> 改变电压质量，提高供电的可靠性。
​

技术概要​

> 系统电压：AC450V以下；
> 投切时间：t ≤ 20ms；
> 投入涌流：<25In；
> 额定频率：50Hz±50％；
> 取样电流：0～5A；
> 本机功耗：≤ 15W；
> 灵敏度：100mA。
​

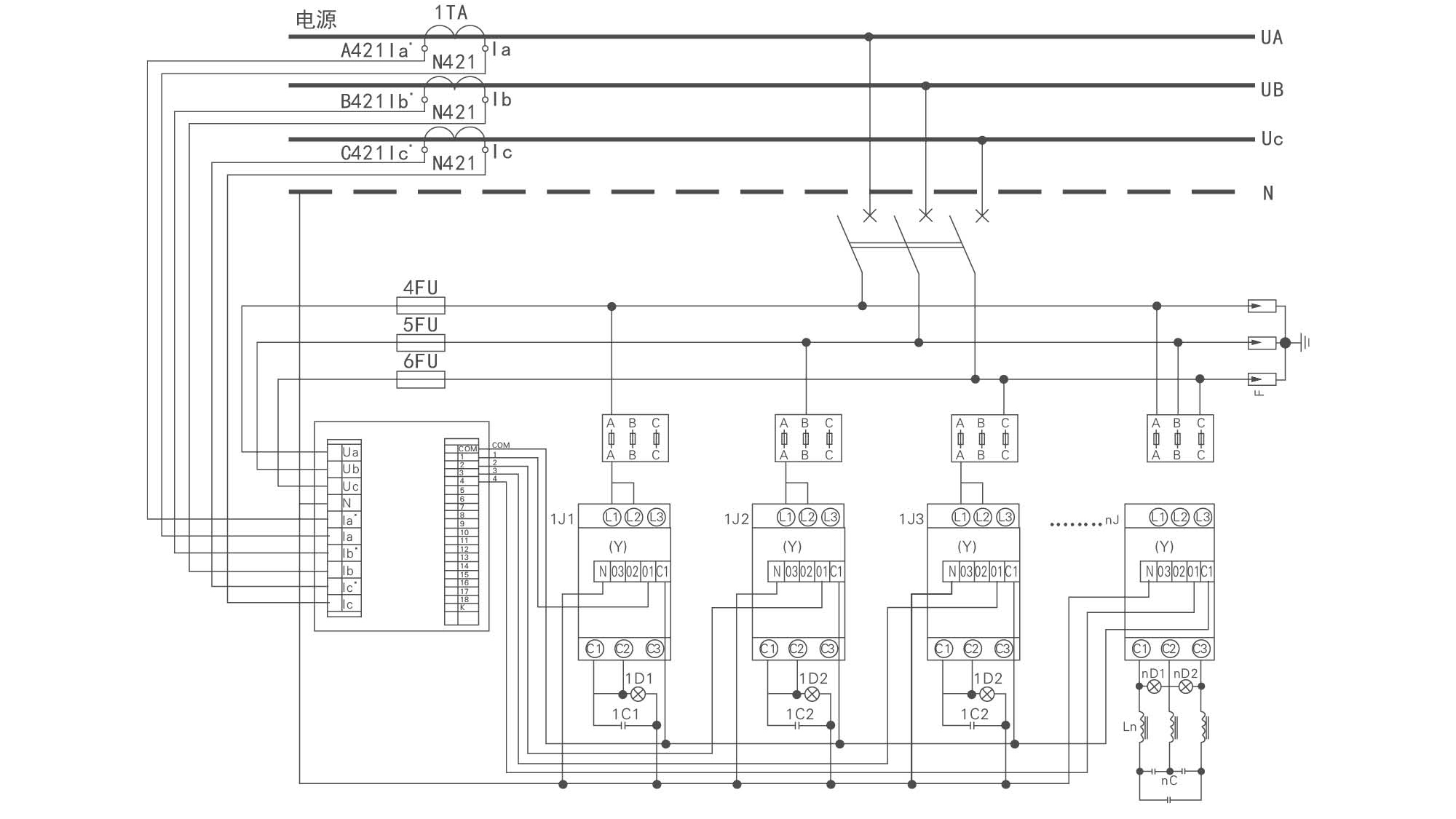

参考方案​

订货须知​

> 主电路方案图；
> 补偿容量及补偿方式；
> 与产品正常使用条件不相符的须提前说明。
​
