概述

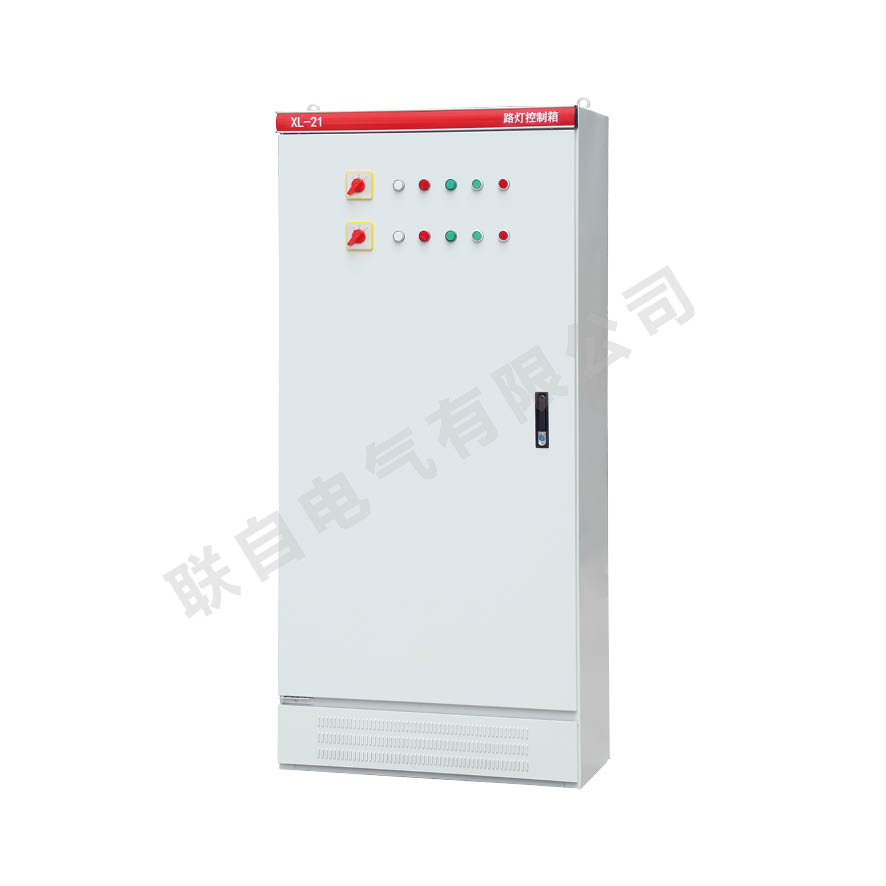

XL-21动力柜广泛用于发电厂及工矿企业中，在三相交流500V以下三相三线、三相四线、三相五线等配电系统中作动力或照明配电之用，系户内靠墙安装，屏前操作，屏前检修；箱体为全封闭结构，由C型材或8MF型材拼装而成。箱内采用新型旋转式负荷隔离开关，可带负荷操作，正面门上装有电压、电流指示仪表以及信号灯、按钮、转换开关等主令元件。本配电箱内采用的组件，结构紧凑，造型美观大方，维护方便，多种接线方案可供用户选择。
​

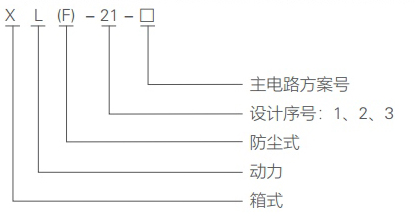

型号含义​

使用条件​

>环境温度：-5℃~+40℃，且24h内的平均温度不超过+35℃；
>海拔高度：不超过2000m；
>相对湿度：在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度 （如：+20℃时为90%），考虑到温度的变化允许产生适度的凝露；
>设备安装时与垂直面的倾斜度应不超过5°；
>设备应安装在无剧烈振动、无冲击及无腐蚀的场所。
注:超过以上条件，可与我公司协商。
​

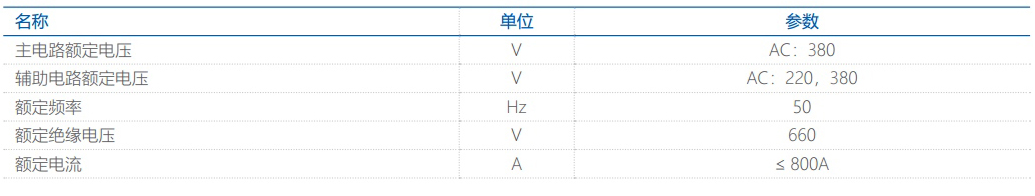

技术参数​

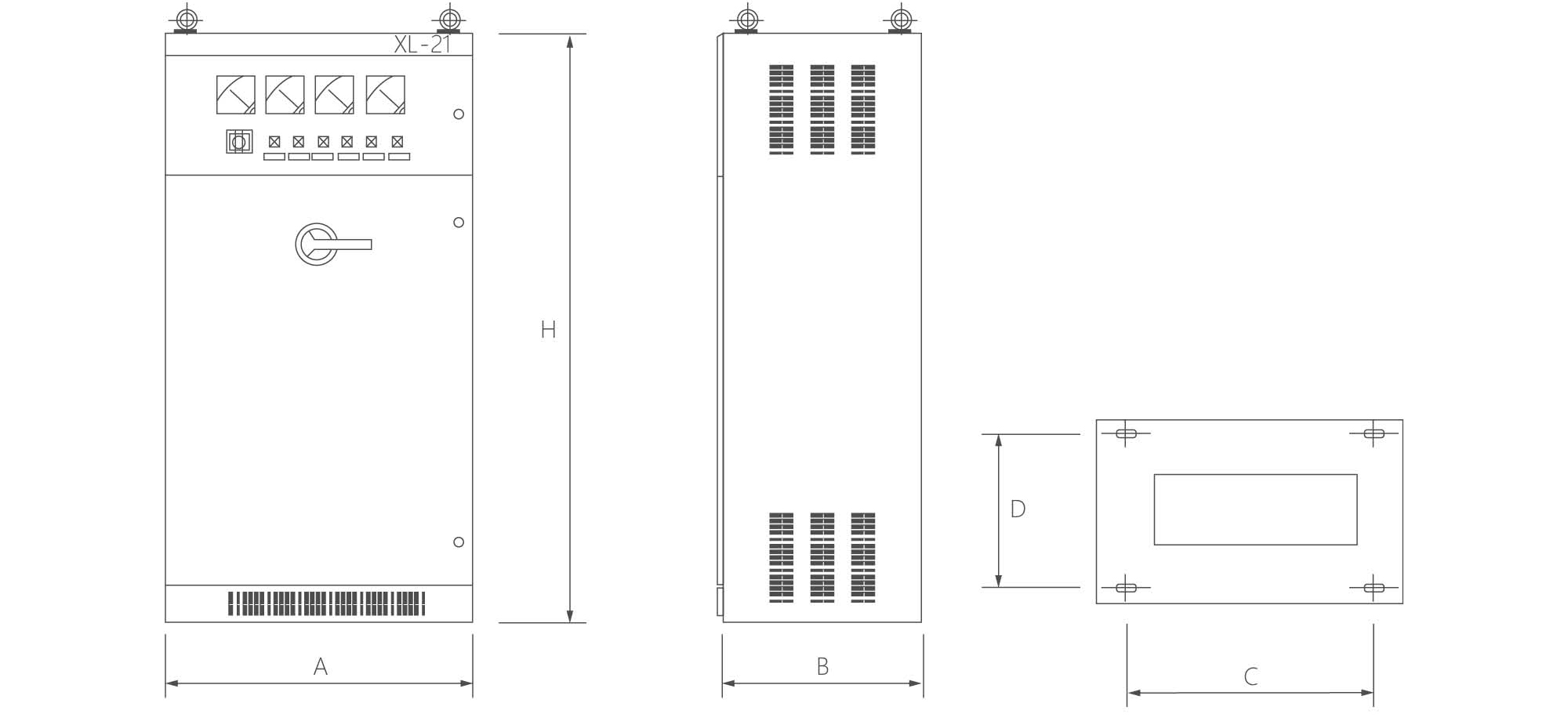

外形尺寸图​

订货须知​

订货时应提供下列技术资料：
> 产品的全部型号(包括主电路方案号和辅助电路方案号)；
> 主电路系统图，柜体平面排列图；
> 辅助电路电气原理图；
> 柜内元器件清单(主母线规格)；
> 柜体颜色，(如无要求，则按浅驼灰色供货)箱体尺寸；
> 其它与产品正常使用条件不符的特殊要求；
> 主母线规格未提供要求时制造厂按标准提供。
​
