技术性能

本产品适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电，也可用于其它通信设备供电。

标准配置

（1）4850整流模块8个；
（2）监控模块1个；
（3）配电部分交流输入：125A/4P*2机械互锁
直流输出：用户1、125A*2，（负载）；63A*1路，32A*3路（二次）
用户2、125A*2，（负载）；63A*1路，32A*3路（二次）
用户3、125A*2，（负载）；63A*1路，32A*3路（二次）
用户4、63A*1，（负载）；32A*2路（二次）
电池路数：125A*4

基本工作原理

系统电源正常情况下，整流模块、配电单元的各种参数均由监控模块进行控制，按其预定的参数或用户命令进行工作。如果出现市电故障，此时系统将改由电池供电，随着电池的放电，电池端电压开始下降，当电池电压低于46V上位机（可设定）电池低压告警点时，监控模块上报告警信号，直接关闭负载输出，整机不工作，当外部市电恢复，系统恢复正常工作状态（以上监控数据为系统默认值，用户可重新设置）。电源系统的工作环境温度≥ 55℃，电源系统将需降功率输出。

性能指标

（1）交流输入
        ​额定输入电压：385VAC；
        ​输入电压范围：双三相交流输入（125A/4P*2）；
        ​单相最大输入电流：40A；
        ​频率：50Hz：47~63Hz；
        ​输入功率因素：≥ 0.98。
（2）电池输入
        ​蓄电池组的正、负极与整流模块的直流输出并联（极性一致），工作在浮充或均充状态。
（3）直流输出
        ​标准电压：54VDC；
        ​电压可调范围：42V~58V；
        ​直流输出电流：400A（176~290VAC）；
        ​200A（151~175VAC）；
        ​110A（90~150VAC）；
        ​用户1、125A*2,(负载)；63A*1路，32A*3路（二次）；
        ​用户2、125A*2,(负载)；63A*1路，32A*3路（二次）；
        ​用户3、125A*2,(负载)；63A*1路，32A*3路（二次）；
        ​用户4、63A*1,(负载)；32A*2路（二次）；
        ​电池路数：125A*4。
（4）直流输出杂音
        ​电话衡重杂音：≤ 2mV；
        ​宽频杂音电压：≤ 100mV（3.4KHz~150KHz）；
        ​30mV（150KHz~30MHz）；
        ​峰值杂音电压：≤ 200mV（20MHz范围内）。
（5）电源系统稳压精度：≤±1%；
        ​电源系统负载调整率：≤±1%；
        ​电源系统源调整率：≤±1%。
（6）工作效率：≥ 92%（220Vac输入时）；
        ​≥ 87%（110Vac输入时）。
（7）其它特性：
        ​动态响应过冲幅度：≤±5%；
        ​动态响应恢复时间：≥ 10ms；
        ​动态不平衡度：≤±5%。
（8）绝缘电阻：
        直流部分、交流部分、机壳之间的绝缘电阻≥ 10MΩ（试验电压500Vdc）；
        ​漏电流＜3.5mA。
（9）绝缘强度：
​        对交流输入与直流输出部分施以50Hz的交流电压3000Vac，漏电流≤ 10mA，一分钟无击穿飞弧；交流部分与机壳施以50Hz的交流电压2500Vac，漏电流≤ 10mA，一分钟无击穿飞弧；对直流输出与机壳之间施以50Hz的交流电压1000Vac；漏电流≤ 10mA，一分钟无击穿飞弧。

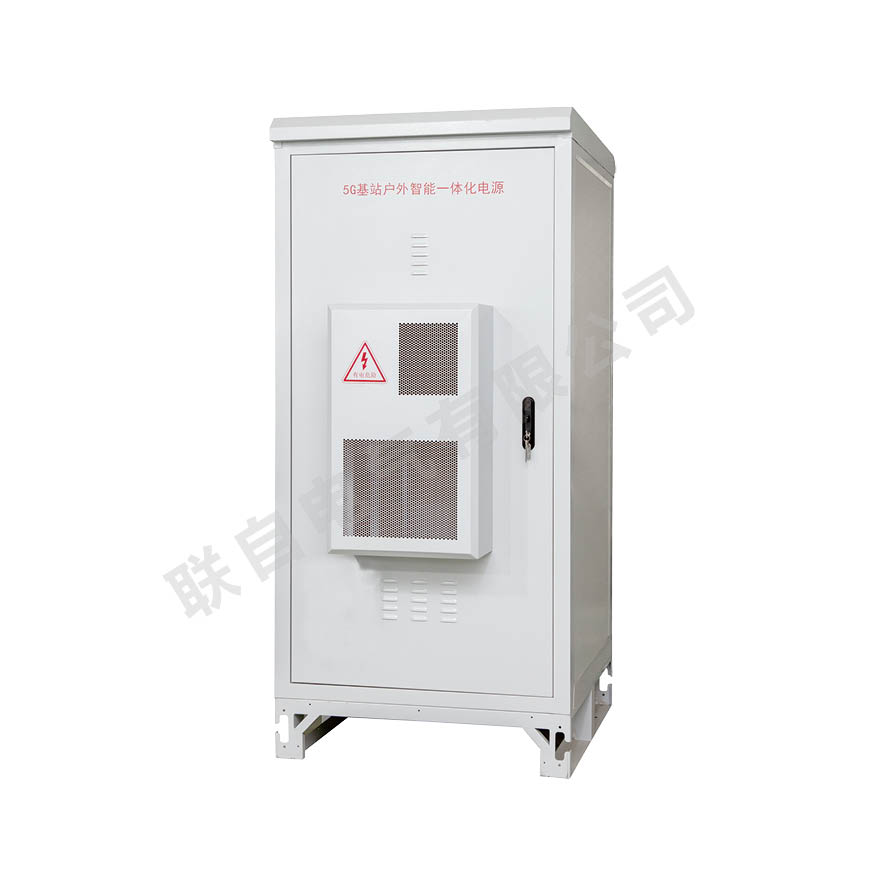

机柜尺寸​

单仓机柜（宽×长×高）900*900*2100；
双仓机柜（宽×长×高）1750*900*2100。
​
